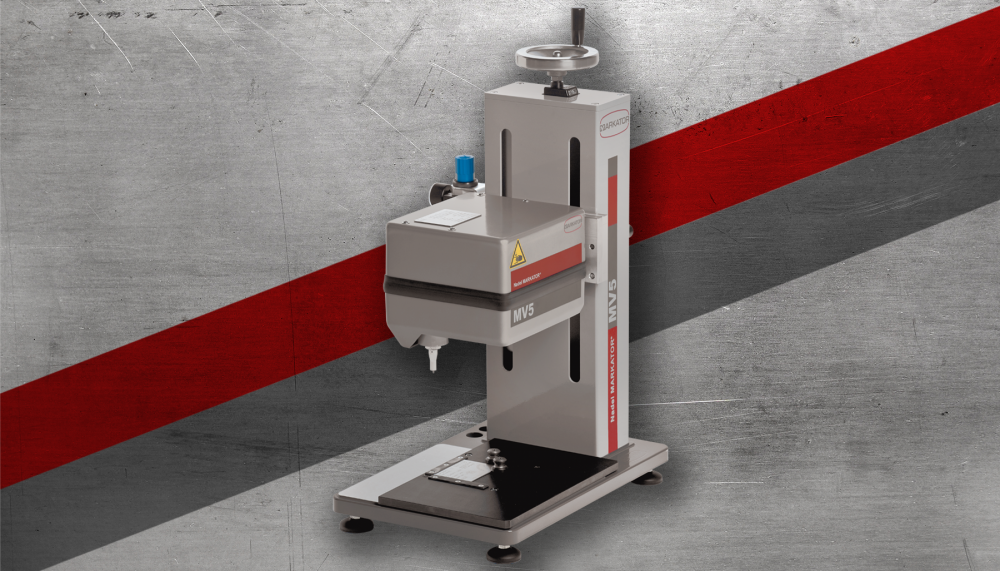

MV5 T0

Data MatrixNadelmarkiererTisch

Mehr Power am Arbeitsplatz

Ideal für eine hohe Losgrößen von kleineren Werkstücken

Produktdetails

Das Tischmarkiersystem MV5 T0 zeichnet sich durch seine Zuverlässigkeit im industriellen 3-Schichtbetrieb aus. Der Nadelpräger ist standardmäßig mit einem hochwertigen Markierwerkzeug – bestehend aus einer Vollhartmetall-Markiernadel und einem wartungsfreien Nadelkopf – ausgerüstet. Durch hochwertige Führungen in Kombination mit selbstschmierenden Gleit- und Kugelbüchsenlager ist der Markierkopf wartungsfrei und bietet ein optimales Verschleißverhalten. Über eine energiesparende LED-Schiene kann der Markierbereich ausgeleuchtet werden.

ROBUST

  • Einstellbare Schlagstärke durch pneumatischen Werkzeugantrieb
  • Optionales Schlagventil für maximale Markiertiefe
  • Maximale Stabilität des Maschinentischs durch zwei massive Führungen
  • Hohe Funktionalität durch modular aufgebautes MARKATOR-Baukastensystem

PRÄZISE

  • Höchste Markierqualität des Markiersystems durch stabile Mechanik
  • Verzugfreies Markierbild durch optimale Kraftübertragung auf das zu markierende Bauteil
  • Langes Kurbeln am Säulengestell wird durch die leichtgängige Mechanik vermieden
  • Hohe Wiederholgenauigkeit

SCHNELL

  • Saubere Linienmarkierungen durch oszillierende Markiernadel
  • Kurze Markierzeiten durch neueste Steuerungstechnologien
  • Einfache und schnelle Bedienung des Nadelmarkierers durch bewährtes Systemprogramm



Markierbereiche (x/y): 100 x 100 mm / 200 x 100 mm

Gewicht:

Abmessungen (TxB): 342 x 515 mm

Schrifthöhen: Ab 1,0 mm, stufenlos in 1/10-Schritten einstellbar

Schriftart: Mittelschrift ähnlich DIN 1451 in Linienschriftoder Punktmatrix, Format 5 x 7 und 9 x 13

Schriftzeichen: Großes und kleines Alphabet mit Umlauten, Zahlen 0 bis 9, Sonderzeichen

Auflösung der Schrittmotoren: 0,05 mm für sehr hohe Markierqualitäten

Zentraleinheiten

Hier finden Sie passenden Zentraleinheiten zu diesem Markierkopf.

MV5 ZE 301 XL MV5 ZE 401 XL
Ausführung 19": ja ja
Steckkarten-Slots: 2 4
Bedienung / Dateneingabe: USB-Tastatur Folientastatur
Schnittstellen: 3x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: nein ja
Kommunikationskarten (optional): nein
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional): ja ja
Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional): nein ja
Sicherheitsrelaismodul (optional): ja ja

MV5 ZE 301 XL

Ausführung 19":
ja

Steckkarten-Slots:
2

Bedienung / Dateneingabe:
USB-Tastatur

Schnittstellen:
3x USB-A, 1x USB-B, RJ45

IP54:
nein

Kommunikationskarten (optional):
nein

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
nein

Sicherheitsrelaismodul (optional):
ja

MV5 ZE 401 XL

Ausführung 19":
ja

Steckkarten-Slots:
4

Bedienung / Dateneingabe:
Folientastatur

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja
