MV5 M50/25

Data MatrixElektro-PneumatischNadelmarkiererHand

Mobil, stark
und schnell in einem

Kraftvolle und schnelle Markierungen durch pneumatischen Nadelantrieb und trotzdem mobil direkt am Werkstück einsetzbar

Videos

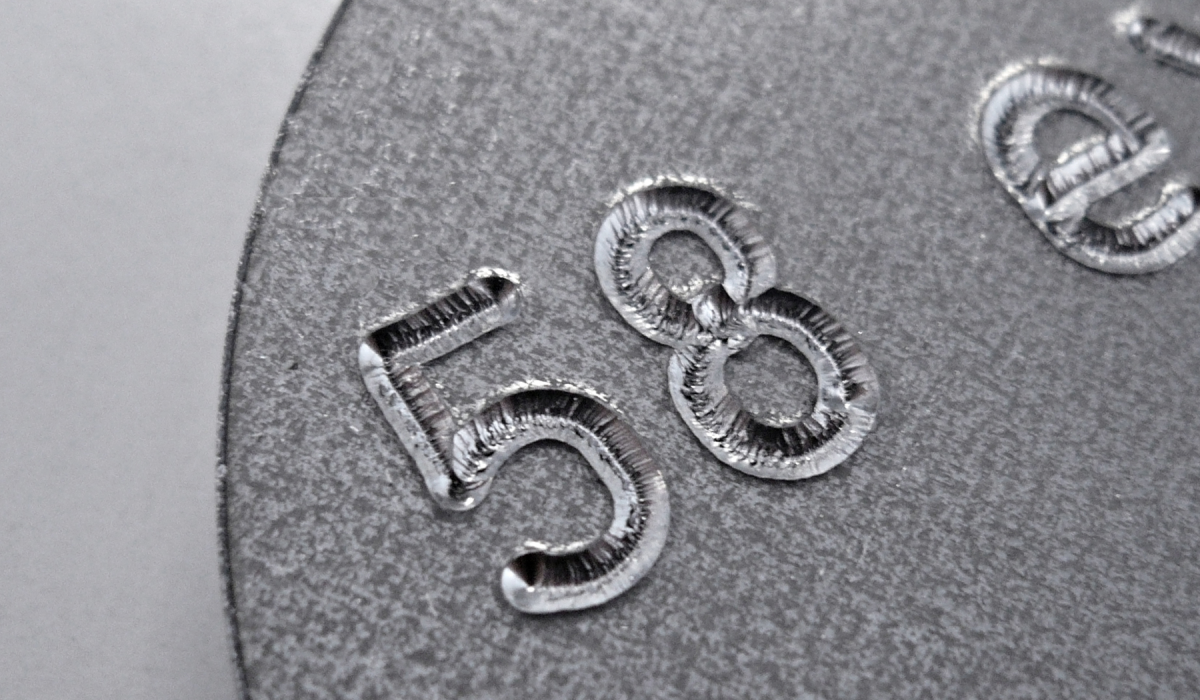

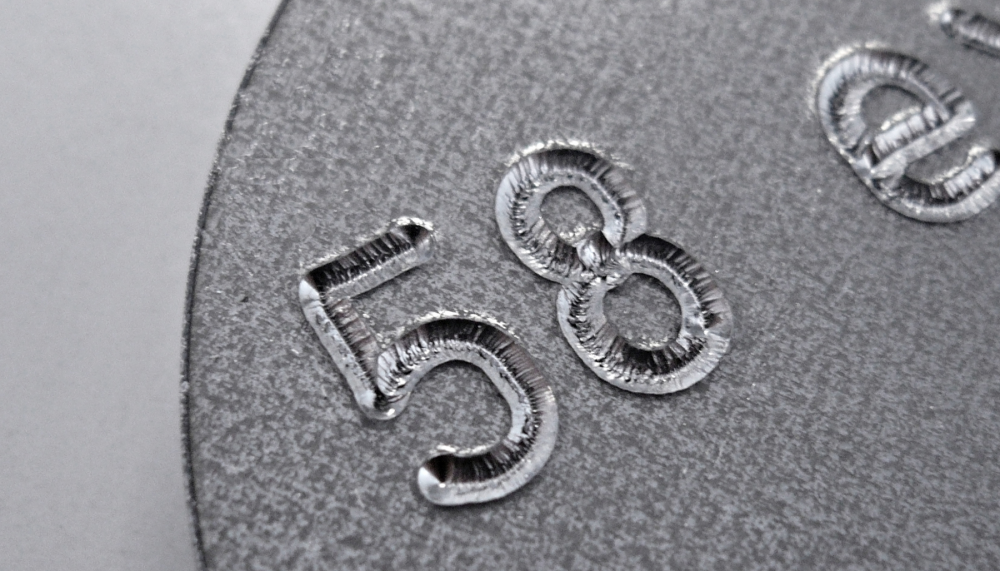

Markierungsbeispiele

Downloads

Produktdetails

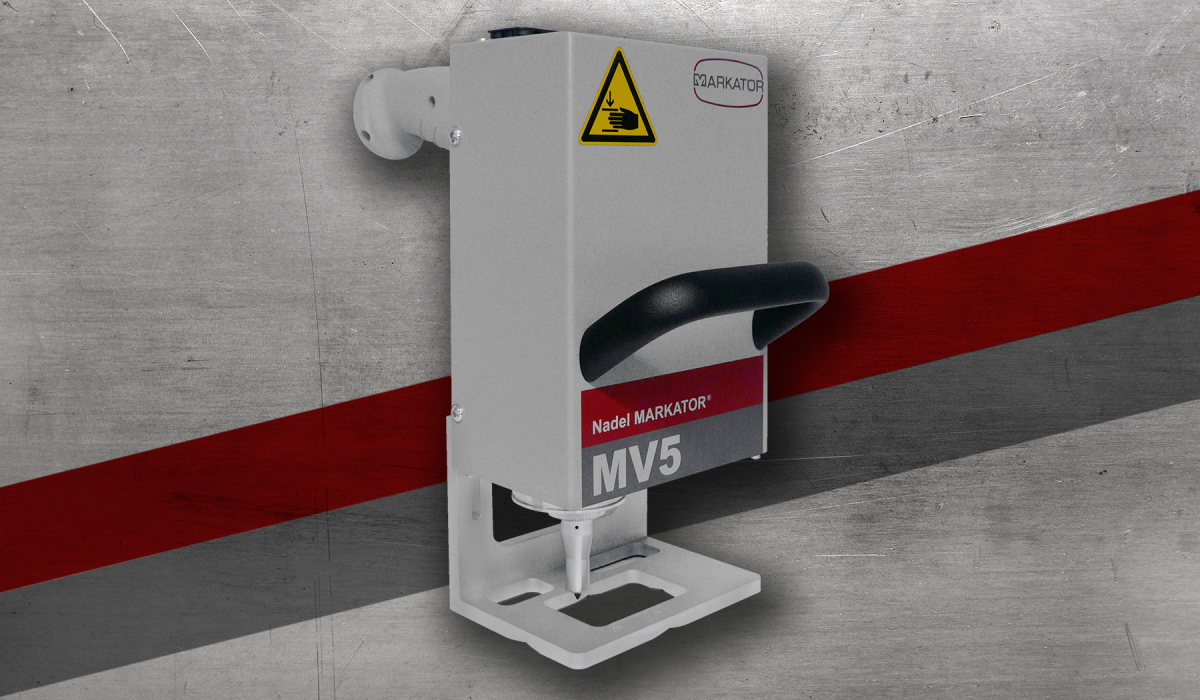

Der pneumatisch angetriebene Handmarkierer MV5 M50 eignet sich durch seine Mobilität perfekt zur flexiblen Markierung schwerer, unbeweglicher und voluminöser Werkstücke direkt vor Ort. Der Markierkopf ist in jeder Position stabil geführt und in Verbindung mit Hochleistungsschrittmotoren lageunabhängig einsetzbar. Die Markierung erfolgt über eine Vollhartmetall-Markiernadel.

MOBIL

Hohe Funktionalität durch Kombination mit verschiedenen Steuerungen
Ideal zur Markierung von schweren, unbeweglichen und voluminösen Werkstücken direkt vor Ort
Platzsparender und sehr handlicher Handpräger
Kompakte Bauweise und ergonomische Formgebung
Hohe Funktionalität durch modular aufgebautes MARKATOR-Baukastensystem

SCHNELL

Hohe Steifigkeit durch hochwertige Linearführungen (doppelt geführt)
Schnell oszillierende Markiernadel für saubere Linienmarkierungen
Hohe Wiederholgenauigkeit
Kürzeste Markierzeiten durch neueste Steuerungstechnologien

STARK

Äußerst präzises und verzugsfreies Markierbild
Optimale Kraftübertragung auf das zu markierende Bauteil
Hohe Schlagstärke durch pneumatischen Werkzeugantrieb
Optionales Schlagventil für maximale Markiertiefe erhältlich

Markierbereich (x/y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Gewicht:

Schrifthöhen: Ab 1,0 mm, stufenlos in 1/10-Schritten einstellbar

Schriftzeichen: Großes und kleines Alphabet mit Umlauten, Zahlen 0 bis 9, Sonderzeichen

Schriftart: Mittelschrift ähnlich DIN 1451 in Linienschriftoder Punktmatrix, Format 5 x 7 und 9 x 13

Auflösung der Schrittmotoren: 0,05 mm für sehr hohe Markierqualitäten

Zentraleinheiten

Hier finden Sie passenden Zentraleinheiten zu diesem Markierkopf.

	MV5 ZE 301 XL	MV5 ZE 401 XL

Ausführung 19":	ja	ja
Steckkarten-Slots:	2	4
Bedienung / Dateneingabe:	USB-Tastatur	Folientastatur
Schnittstellen:	3x USB-A, 1x USB-B, RJ45	2x USB-A, 1x USB-B, RJ45
IP54:	nein	ja
Kommunikationskarten (optional):	nein	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional):	ja	ja
Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):	nein	ja
Sicherheitsrelaismodul (optional):	ja	ja
